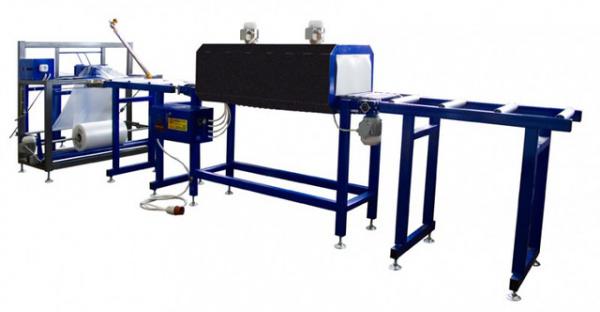

УМ-1 «Лайн ручная»

Упаковочная линия УМ-1 «Лайн» ручная предназначена для упаковки в термоусадочную полиэтиленовую (ПЭ) пленку длинномерных изделий, к числу которых относятся различного вида пиломатериалы: вагонка, брус, плинтус, доска, карнизы и т.п. Оборудование имеет модульную конструкцию, просто в эксплуатации, легко устанавливается и настраивается. В состав включены: Формообразующий узел. УМ-1 «Лайн ручная» Термотоннель односекционный УМ-1 «Лайн ручная» Рольганг 2,2 метра УМ-1 «Лайн» Дополнительный воротник УМ-1 «Лайн ручная» Продукция (доска, брус и т.п.) подается оператором в приемное окно формирующего узла. При прохождении через узел, продукция оборачивается упаковочным материалом по следующей схеме: полотно упаковочного материала, проходя через воротник, сворачивается в рукав вокруг упаковки. Место перехлеста пленки, расположенное в верхней части упаковки, при необходимости, по длине пропаивается точечным сварщиком. На выходе из формируещего узла торцевой срез упаковки запаивается ручным термоножом. Одновременно с запайкой среза происходит отрезка сформированной упаковки от исходного рулона пленки. Далее упаковка по рольгангу перемещается на конвейер термотоннеля, где под действием температуры в 150 – 195 градусов происходит усадка упаковочного материала. На выходе из термотоннеля готовая упаковка охлаждается естественным потоком воздуха на приемном рольганге. Для ускорения процесса охлаждения упаковки приемный рольганг может быть оснащен дополнительными вентиляторами. В качестве упаковочного материала чаще всего используют полиэтиленовую термоусадочную пленку, толщиной от 60 до 100 мкм. На материал предварительно может быть нанесена информация о производителе товара, дате упаковки или характеристиках продукции. Производительность ручной упаковочной линии УМ-1 «Лайн» составляет в среднем 2,5 – 7 куб. м продукции в час. Энергопотребление комплекта не более 9 кВт. Срок поставки – 30 календарных дней с даты поступления 35% предоплаты на наш расчетный счет. Основные технические характеристики: Производительность линии, м 3 /час, (зависит от скорости работы оператора): Размеры упаковочной линии в сборе(длина × ширина × высота), мм 2,5-7 *9000 х870 х 1700 Вес упаковочной линии в сборе, кг: 320 Напряжение питания, В/Гц: 380/50 Климатическое исполнение по ГОСТ 15.150-69: Блок управления термотоннель/формообразующий узел УХЛ-4 раздельный Характеристики УМ-1 «Лайн» Формообразующий узел: Исполнение: модуль Габаритные размеры (длина х ширина х высота), мм: Вес аппарата, кг, нетто: 850х1300х1250 80 Длина рабочей части термоножа, мм: 540 Тип намотки плёнки в рулоне: Тип термоусадочной плёнки: Максимальная ширина пленки, мм: полотно/рукав/полурукав полиэтилен 900 Режим нагрева ножа: импульсный Минимальные габариты упаковки (высота х ширина/диаметр), мм: Максимальные габариты упаковки (высота х ширина/диаметр), мм: 40х40 200х200 Потребляемая мощность в момент включения, кВт: 0,8 Характеристики УМ-1 «Лайн» Термотоннель: Исполнение: модуль (траковый конвейер) Габаритные размеры (длина х ширина х высота), мм: Вес аппарата, кг, нетто: 1800х600х1450 120 Количество зон обдува, шт: 2 Скорость движения конвейера, м/мин. 4 Диапазон регулировки температуры в тоннеле, °С: 20-220 Тип звена конвейерной ленты: Размеры конвейера (длина х ширина), мм: пластина 1800х330 Длина камеры, мм: 1200 Габариты проходного окна тоннеля (ширина х высота), мм: 360х230 Характеристики ТЭНов, шт.х. кВт: 12 х 0,63 Максимальная потребляемая мощность, кВт: 8 Характеристики УМ-1 «Лайн» Рольганг Исполнение Габаритные размеры рольганга (длина х ширина х высота ), мм: Количество, шт: Вес аппарата, кг, нетто: модуль 2200 х 560 х 890 3 40 *для продукции длиной 2 метра

Характеристики
